15.12.2023
Системы освещения пользуются популярностью среди дизайнеров интерьера и общественных пространств. В этой статье мы рассмотрим все имеющиеся виды систем освещения, расскажем об их особенностях и недостатках.
Шинные системы освещения - светотехнические модульные комплекты для внутреннего освещения на основе несущего шинопровода (токопровода) со встроенными в него токопроводящими шинами, включающие в себя:
Шина - линейный проводник с низким сопротивлением, который может иметь различную длину и форму сечения: в виде пластин (полосок), прутков и профилей трубчатого, прямоугольного или иного сечения. Наиболее часто материалом для шин служат медь или алюминий, реже - сталь. Гибкая шина может представлять собой кабельное изделие из скрученных жил. Шины могут изготавливаться оголенными или в защитной оболочке.

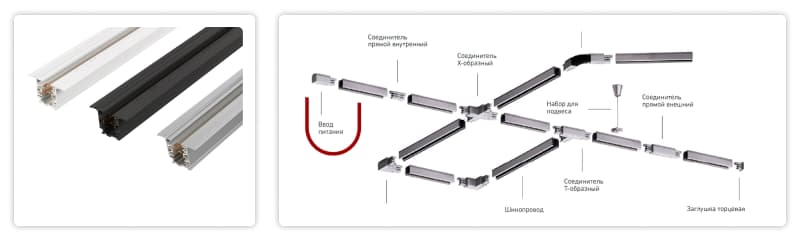

Шинопровод для модульных систем освещения - это гибкий или жесткий прямолинейный (протяженный) элемент конструкции для механической установки и электрического присоединения конструктивно соответствующих ему светильников, который может включать в себя:
Преимущества шинопроводных систем:
Шинные системы освещения - светотехнические модульные комплекты для внутреннего освещения на основе несущего шинопровода (токопровода) со встроенными в него токопроводящими шинами, включающие в себя:
- модульные элементы - шинопроводы и соединители шинопроводов, из которых могут собираться конструкции различных линейных форм и размеров, легко адаптируемые под конкретную задачу и помещение
- серии светильников со специальными конструктивными элементами для установки на шине
- элементы для крепления (установки) шин на несущей поверхности.
Шина - линейный проводник с низким сопротивлением, который может иметь различную длину и форму сечения: в виде пластин (полосок), прутков и профилей трубчатого, прямоугольного или иного сечения. Наиболее часто материалом для шин служат медь или алюминий, реже - сталь. Гибкая шина может представлять собой кабельное изделие из скрученных жил. Шины могут изготавливаться оголенными или в защитной оболочке.
Шинопровод для модульных систем освещения - это гибкий или жесткий прямолинейный (протяженный) элемент конструкции для механической установки и электрического присоединения конструктивно соответствующих ему светильников, который может включать в себя:
- шины в виде линейных металлических проводников из меди или алюминия – обязательные элементы
- полимерную изоляцию шин - обязательный элемент трековых систем, отсутствует у низковольтных струнных систем, присутствует у высоковольтных струнных систем
- П-образный (Н-образный) корпус линейного шинопровода - обязательный элемент трековых систем, отсутствует у струнных систем
- соединители шинопроводов между собой, а также с источником питания - обязательные элементы
- элементы креплений шинопроводов к несущей поверхности – обязательные элементы.
Преимущества шинопроводных систем:
- упрощение и минимизация подготовительных работ (сверление, штробление стен под проводку и прокладка проводки)
- возможность подачи питания из одного места
- возможность перемещения светильников без дополнительных работ
- гибкая подстройка под задачу освещения
- удобство доработки, расширения и масштабирования
- быстрая адаптация под новую задачу в том же помещении
- универсальность по типам освещения.
- более высокие требования к качеству изделий
- стилистические ограничения, обусловленные конструкцией (преобладание стиля техно - high-tech)
- относительно высокая стоимость.

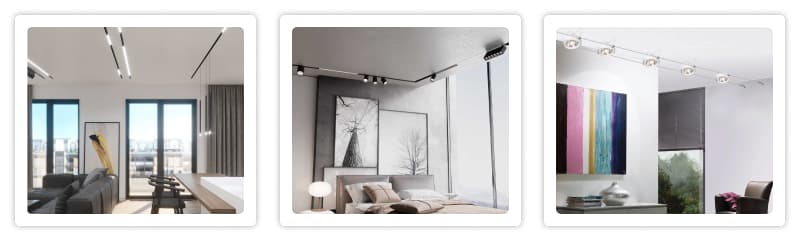

- трековые системы
- магнитные трековые системы
- струнные (тросовые) системы.

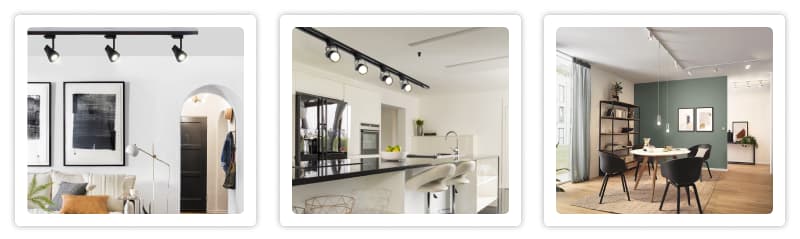

Трековые системы - светотехнические модульные комплекты для внутреннего освещения на основе жесткого несущего П-образного или Н-образного шинопровода со встроенными шинами, который называется треком и предназначен для установки и электрического подключения светильников. Светильники трековых систем имеют специальные крепления (переходники) для установки в трек и могут размещаться в любом месте трека и перемещаться вдоль него при необходимости, используя рычаг для фиксации или освобождения светильника.
Преимущества трековых систем:
- простота подгонки размера трека под задачу - треки можно легко резать в любом месте даже с помощью ручной ножовки по металлу
- простота установки трека и его крепления к поверхности - имеет технологические отверстия, позволяющие прикрепить его к плоской поверхности с помощью шурупов (саморезов), используя, если необходимо, дюбели для надежной фиксации в рыхлой поверхности типа гипсокартона. В то же время не составляет труда просверлить отверстие вблизи оси трека в любом месте по его длине, чтобы подготовить предварительно обрезанный кусок трека для закрепления на поверхности, также, если необходимо, для пропускания провода электропитания через это отверстие.
- простота установки и перемещения светильника в любое место трека, кроме мест пересечений и стыков соединителей и треков
- универсальность.

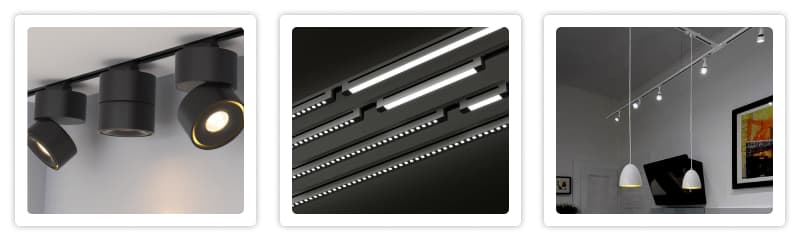

Виды светильников для трековых систем:
- Поворотные светильники оснащены механизмом, который помогает задавать угол наклона и направлять свет в стороны - это удобно, если нужно подсветить определенную зону.
- Линейные светильники стационарны, могут быть разной длины, монтируются в потолок и пол; они светят в одном направлении, в отличие от поворотных.
- Подвесные светильники - их шина подвешивается на тросиках; такой вариант удобен тем, что можно задать определенное расстояние между светильниками и объектом.

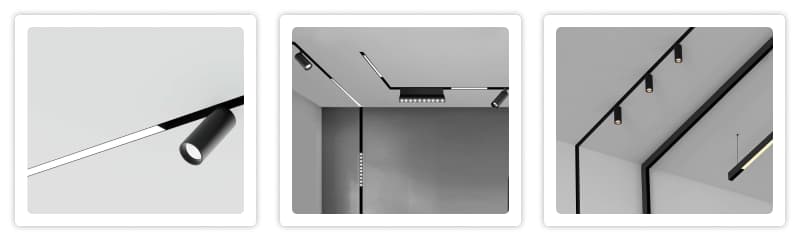

Магнитные трековые системы - разновидность низковольтных (24 В, 48 В) светодиодных трековых систем, то есть разновидность светотехнических модульных комплектов для внутреннего освещения на основе жесткого несущего П-образного шинопровода для установки и электрического подключения светодиодных светильников с использованием магнитной силы. Включают в себя все те же элементы, которые присущи трековым системам в целом, за исключением токовводов и гибких угловых соединителей.
Трек - основной модульный элемент магнитных трековых систем. Он представляет собой шинопровод в виде жесткой пустотелой прямолинейной рейки:
- из литого дюралюминия,
- с поверхностью, анодированной или покрытой порошковой краской,
- имеющей сечение в виде буквы П или Н,
- со стальным сердечником вдоль оси по всей длине трека
- с платой с шинами из меди, расположенной внутри трека в перекладине буквы «П»,
- с дополнительными технологическими выступами и ребрами для придания жесткости или для встраивания внутри шинопровода платы с шинами,
- стандартной длины, кратной 500 мм: 500, 1000, 1500, 2000, 2500, 3000 мм.
- магниты, установленные в переходниках (соединителях с треком) светодиодных светильников, с помощью которых они могут притягиваться к треку и фиксироваться в произвольно выбранном месте трека, и перемещаться вдоль него
- стальной сердечник для притяжения к магнитам, установленный вдоль оси трека (в перекладине П-образного трека) под платой с медными шинами
- плата с медными шинами, установленная в перекладине буквы «П» внутри трека (см. рис. 39-44).
- возможность подгонки размера шинопровода под задачу - треки можно резать с помощью ручной ножовки по металлу или циркулярной пилы, но в отличие от традиционных треков, прежде чем пилить магнитный трек, из него нужно вытащить контактную плату с шинами
- простота установки и крепления к поверхности
- простота установки и перемещения светильника в любое место трека, кроме мест пересечений и стыков соединителей и треков
- универсальность.

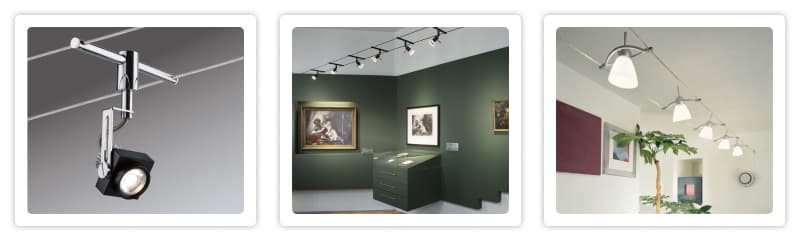

Струнные модульные системы - светотехнические модульные комплекты для внутреннего освещения на основе шинопровода из 2-х пространственно разделенных натянутых несущих гибких струн (тросов), скрученных из тонких жил из меди или алюминия, для установки и электрического подключения светильников специальной конструкции. Элементы струнных систем включают в себя:
- струны, длина которых легко наращивается или сокращается под конкретное помещение
- линейки струнных светильников, которые устанавливаются на струнах
- элементы для крепления и подключения к питанию струн и светильников
- наиболее простой монтаж среди шинных систем
- использование низковольтной разновидности струнных систем безопасно и разрешено к установке в детских комнатах и помещениях с повышенной влажностью
- можно использовать как основное и дополнительное освещение.
- наименее быстрая замена светильника среди шинных систем
- наименьшая универсальность среди шинных систем.
